炼锌冶炼焙烧炉由多种炉型，一般而言，焙烧炉为流态化的，常用的是沸腾炉，有圆形和矩形两种。
国内多使用有加料前室的圆形沸腾炉，温度为1070～1120℃，一般硫酸化焙烧温度不超过900℃。此炉使用环境较好，耐火材料内衬采用粘土砖和高铝砖砌建就能满足使用要求。

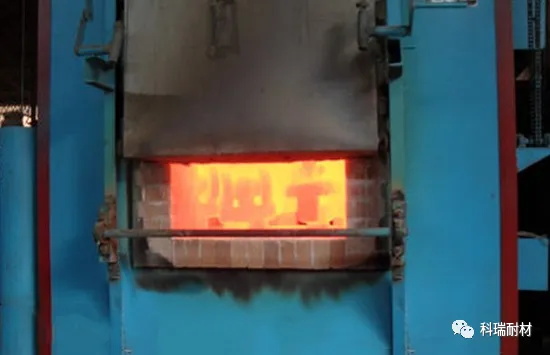

还原蒸馏炉
此炉是用于生产金属锌或粗锌，首先在煅烧中加入29％～33％的良好炼焦煤，焙烧炉粉尘灰和适量的粘结剂，搅拌压球，然后在800℃以下焦结形成具有一定强度的团矿，是还原蒸馏炉的原料。
竖罐蒸馏炉
竖罐蒸馏炉是由立式蒸馏罐，燃烧室和空气通道组成。立式罐本身分为三部分：上部、罐体和下部。上延部位于罐体的上部，由小燃烧室和保温套组成。下延部由砖套和水冷夹套组成，并与罐底部连通。
竖罐蒸馏炉一般采用粘土与粘土结合碳化硅砖砌建，传热性能好，强度高，使用周期可达1.5年以上。采用碳化硅瓦楞砖建造的锌厂蒸馏罐内壁，与标准型碳化硅砖相比，热辐射面积增加约18％。同时，砖被砌成竖沟形，降低了气流上升阻力，加快了焦结团矿的热交换反应速度。因此，炉子的日平均产量增加约6％，使用周期达到600炉次以上。当罐的内壁严重腐蚀或局部出现孔洞，应使用碳化硅质耐火喷涂料进行热喷补，进行喷补修复的窑炉，一般可保持生产6～10个月，燃烧室工作温度为1300～1360℃，工作层为硅砖砌建。蒸馏炉的其余部分由粘土砖砌建。炉子的使用周期为3～4年，此间蒸馏罐需要1～2次中等修复。悬矿现象经常发生在罐内，需要每4～6个月处理一次，但极易损毁内壁，影响其使用周期。
冷凝器是竖罐蒸馏炉的重要组成部分。其水平底部和侧壁的工作层采用高铝砖砌建，其他部分采用粘土砖。使用周期为1~2年，与蒸馏罐的使用周期几乎相同。转子安装在冷凝器中以搅拌锌蒸气。转子及其轴由石墨材料制成，使用周期约为半个月。当使用sic材料时，它们的使用周期可以显着增加。

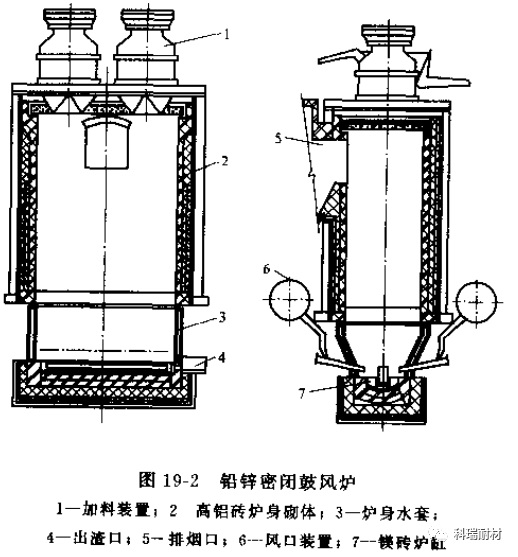

铅锌气密闭鼓风炉
这种熔炉是20世纪50年代出现的锌冶炼设备，也可以生产金属铅。
此炉主要由圆柱形炉体，冷凝器和电极加热装置等组成。炉体容易损坏的电极孔，环管，通道和冷凝器周围的工作层由碳化硅砖构成，其他部分的工作层由粘土砖构成。非工作层全部由粘土保温砖构成，安装在冷凝器中的转子及其轴通常由碳化硅质耐火材料制成。电热蒸馏炉的工作环境良好，内衬使用周期长。
电热蒸馏炉
该设备由熔化炉、精炼炉、燃烧室、精馏塔和冷凝器组成。在精馏塔的中间，蒸馏室的两侧设有燃烧室和热交换器，塔体的上部设有冷凝器。一般在塔内安装40～60个塔盘，分为蒸馏塔盘和回流塔盘，两者均由碳化硅材料制成。冷凝器和各种通道的工作层通常由碳化硅砖构成。熔炉、精炼炉、精馏塔燃烧器、换热器及下部工作层一般采用粘土砖建造，非工作层采用粘土保温砖或漂白珠砖建造。塔墙采用碳化硅砖砌建，内表面温度930℃左右。粗锌连续精馏设备的使用周期取决于碳化硅托盘的使用周期。托盘损坏主要是由温度波动和化学侵蚀引起的。铅塔托盘的使用周期一般为1～2年，而镉塔的使用周期为2～3年，在操作期间有时需要部分更换托盘。
必一动态
-
耐火原料加工与坯料制备解析
耐火材料是高温工业的“基石”，应用于冶金、建材、化工等高温生产领域。一款优质的耐火制品，耐高温、抗侵蚀、热稳定性等性能，从源头就受原料加工和坯料制备两大工序影响。 很多人以为矿石可直接制砖，实则不然。天然耐火矿石大多含有杂质、结构不稳定，必须经过加工，再配比制备合格坯料，才能生产出性能稳定的耐火制品。今天带大家了解这两大工艺流程。 耐火原料加工：从原矿到合格熟料 未经加工的原矿存在杂质多、体积不稳定、粒度杂乱等问题，直接使用会导致制品开裂、性能不达标。原料加工的目的，就是除杂、稳结构、调粒度，主…
-
炼钢系统用耐火材料的技术要点解析
在钢铁生产中，耐火材料直接关系到设备的使用寿命和生产安全。不同冶炼设备对耐火材料性能的要求差异显著，本文将针对转炉、电弧炉、出钢口、感应炉四大关键环节，解析其耐火材料的选择标准。 一、转炉炼钢用耐火材料 转炉炉内温度超过1600℃，并承受钢水冲刷和熔渣侵蚀，因此材料需满足以下条件： 1.镁碳砖：主流炉衬材料由镁砂（MgO≥90%）和石墨（含量10%-20%）制成，兼具抗碱性渣侵蚀能力和导热性。实际应用中，通过调整石墨比例可平衡抗侵蚀性与抗氧化性，延长炉衬寿命至5000炉以上。 2.维护技术局部磨…
-
半硅砖：介于硅质与黏土质之间的半酸性耐火材料
在耐火材料大家族里，除了大家熟悉的高铝砖、硅砖、黏土砖，还有一类容易被忽略的品类 ——半硅砖。它使用性质介于硅质制品和黏土制品中间，凭借稳定的体积表现与抗酸性渣侵蚀能力，可以在很多工业窑炉中出一份力。 什么是半硅砖 半硅砖属于半酸性耐火制品，化学组成上氧化铝 Al?O?含量 15%?30%，二氧化硅 SiO?含量大于 65%。 生产原料主要有天然高硅黏土、蜡石，也可使用黏土搭配硅石进行混配。相当于将硅质原料与黏土原料相互融合，造就了它均衡实用的综合性能。 性能优势 半硅砖刚好弥补硅砖与黏土砖各自…
-
同样是高铝系耐火砖，加了红柱石为什么更耐用？
做中高温窑炉维保的从业者大多有过类似体会：普通高铝砖刚投产时状态不错，运行一两年后，核心部位慢慢出现砖体蠕变变形、砖缝错位漏火、冷热交替后表层开裂的问题，检修频率越来越高。这类问题很多时候不是砖的质量不合格，而是普通高铝砖的高温稳定性，已经跟不上长期恒温 + 频繁温度波动的工况需求。 针对这类痛点，红柱石砖是行业内应用很广的改良型高铝质耐火砖。它不是单纯提升氧化铝含量的 “高配高铝砖”，而是通过添加天然红柱石矿物改性，从晶相结构上优化了高温性能，是很多中高温核心窑炉延长检修周期的常用选择。 红柱…
