在冶金、建材、化工等高温工业领域，窑炉系统的稳定性直接关乎生产安全与能效水平。作为炉体结构的关键组件，拱脚砖承担着支撑拱顶、抵御热应力冲击的核心功能。

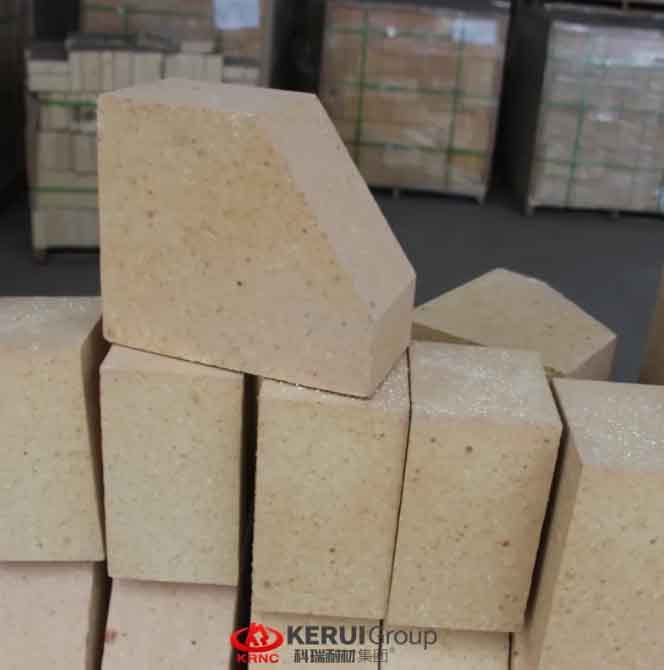

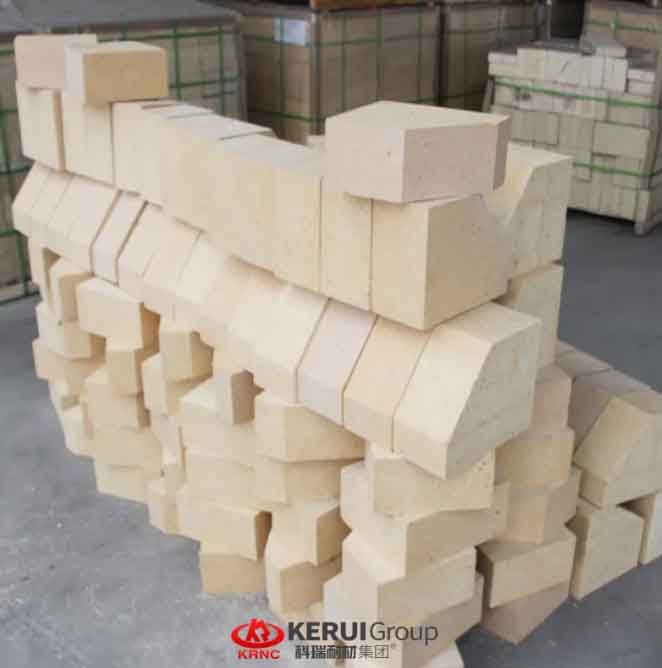

一、拱脚砖的功能定位与技术挑战
窑炉拱顶结构因其独特的力学分布特性，对支撑材料提出特殊要求：需同时承受径向压力、环向拉应力及温度梯度产生的热应力。传统耐火砖因抗折强度不足或热震稳定性差，易在频繁启停工况下产生环状裂缝，导致炉衬整体失效。拱脚砖作为拱脚部位的专用制品，需具备三大核心性能：
复合结构强化：采用高密度镁铝尖晶石基质复合碳化硅颗粒，形成"刚柔相济"的微观结构，抗压强度≥80MPa，抗折强度≥15MPa；
热震稳定性优化：通过纳米碳涂层技术，使材料在800-1400℃热循环条件下残余强度保持率≥85%；
界面结合控制：精准设计砖型榫卯结构，配合高温粘结剂，确保砖缝气密性达到ISO 10893标准。
二、典型应用场景与技术方案
（1）水泥回转窑过渡带
在窑尾烟室与预热器连接部位，拱脚砖需应对1450℃以上高温、碱盐侵蚀及物料冲刷的三重考验。必一耐材开发的镁锆质复合拱脚砖，通过引入ZrO?相变增韧机制，使服役寿命从传统9个月延长至18个月，配套使用纳米孔隔热层后，窑筒体表面温度降低60-80℃，显著降低热损失。
（2）玻璃熔窑池壁转角
熔窑池壁与池底交界处的应力集中问题，长期困扰行业。荣盛耐材创新设计的"L型锁扣式"拱脚砖系统，采用预铸孔锚固件+弹性补偿层结构，有效吸收膨胀位移，配合熔融石英质耐火材料，抗玻璃液侵蚀深度控制在0.8mm/年以下，较传统方案提升4倍耐候性。
（3）焦化炉立火道
针对焦炉立火道拱顶频繁塌方的行业痛点，某研究院开发定向排列莫来石纤维增强拱脚砖，通过有限元模拟优化砖型弧度，使拱顶载荷分布均匀度提升35%。实际运行数据显示，该方案使焦炉有效容积利用率提高12%，煤气消耗降低0.8GJ/t焦。
三、技术迭代方向与发展
1）材料复合化
当前前沿研究聚焦多相协同设计：如Al?O?-Cr?O?-ZrO?固溶体与β-SiC晶须的复合体系，在1600℃下仍能保持8MPa以上的抗折强度，特别适合超高温窑炉需求。
（2）智能制造升级
采用数字技术进行砖型优化设计，结合3D打印工艺制备梯度孔隙结构，使拱脚砖密度分布与热应力场精确匹配。某示范项目显示，该技术应用后窑炉冷态试压合格率从78%提升至95%。
（3）全生命周期管理
通过预埋光纤传感器构建在线监测系统，实时采集拱脚部位的温度场、应力场数据。某钢铁集团应用该方案后，成功预警3起潜在结构失效事件，避免经济损失超千万元。
拱脚砖技术的演进，本质是材料科学、力学工程与智能制造的深度融合。未来随着氢能窑炉、碳中和目标的推进，具备超高温服役性能、智能感知功能的拱脚砖系统，将成为热工装备升级的关键拼图。对于终端用户而言，选择具有定制化研发能力的供应商，建立"材料-结构-监测"三位一体的维护体系，方能在激烈市场竞争中占据先机。
必一动态
-
水泥回转窑各部位使用耐火材料配置及选型要求
水泥窑三次风管部位耐火材料 三次风管道内的Ｙ形部件、弯头处以及封闭阀处等部位破坏严重，使用条件最苛刻。 因此要求此处耐火材料具有耐磨抗冲刷、抗碱氯侵蚀、抗机械应力、高温稳定性良好等特点。 此处可采用高强耐碱砖、高强耐碱浇注料、耐磨浇注料、耐磨浇注料预制件、硅酸钙板、硅藻土砖和轻质浇注料等筑衬。 水泥窑窑门罩部位耐火材料 此处耐火材料衬体受到机械应力、自重力、高温气体的冲刷、物料的磨损等影响，表面用高温熔融体堆积时，还容易产生“堆雪人”。 因此要求耐火材料具有耐高温、较好的耐磨性、高温体积稳定好等…
-
【冶金行业】常见的熔铝炉种类及其工作流程
铝的优良性质和应用领域 铝具有特殊的化学、物理特性，密度较小，质地坚，而且具有良好的延展性、导电性、导热性、耐热性和耐核辐射性，还可以近乎百分之百回收。 自1888年首次被生产以来，铝已经成为第二大被广泛运用的金属，仅次于钢铁。全世界已经生产的铝中有四分之三仍在被使用，而且其总量也在不断增加，这些铝可以被无限重复使用。 铝被广泛使用的领域有：航空、航天、公路、铁路、航海、食品、医药、包装、建筑、机械制造、防腐工程、电子产品和传输导线等。 一 卧式熔铝炉 1、炉形：炉子外形…
-
硅砖：守护千度高温的酸性耐火卫士
提到耐火材料，很多人会先想到高铝砖，但在焦炉、热风炉、玻璃窑这些高温工业设备里，还有一类不可替代的耐火制品 ——硅砖。它凭借独特的高温性能，稳稳守护着上千摄氏度的窑炉工况，是铝硅系耐火制品中具有代表性的一员。 什么是硅砖？ 硅砖属于酸性耐火材料，以 SiO?含量≥96% 的硅石作为主要原料，加入矿化剂、结合剂，经过混练、成型、干燥、高温烧成一系列工序制作而成，成品 SiO?含量要达到 93% 以上。 它的矿物组成并不单一，是鳞石英、方石英、残余石英与高温玻璃相共同构成的复相组织。硅砖天生擅长抵抗…
-
高铝砖等级分类与工况适配指南
工程应用中，有些炉衬使用寿命参差不齐，可能原因在于高铝砖选材停留在“高铝材质”笼统认知，未区分铝含量等级、致密结构与适用场景。不同等级的高铝砖，耐温上限、结构密实度、抗渣侵蚀能力差异明显，错配工况会出现低配早衰、高配浪费的问题。理清等级划分与适配逻辑，可实现窑炉炉衬标准化选材。 行业内高铝砖依据氧化铝含量划分主流等级，等级数值对应铝含量区间，逐级提升耐高温、抗侵蚀、高温强度性能，适配工况也由常规中温向高温复杂场景递进。 必一高铝砖等级划分与性能特点 三级高铝砖：氧化铝含量≥55%，属于入门级高铝…
