炼钢系统用耐火材料的技术要点解析

在钢铁生产中，耐火材料直接关系到设备的使用寿命和生产安全。不同冶炼设备对耐火材料性能的要求差异显著，本文将针对转炉、电弧炉、出钢口、感应炉四大关键环节，解析其耐火材料的选择标准。

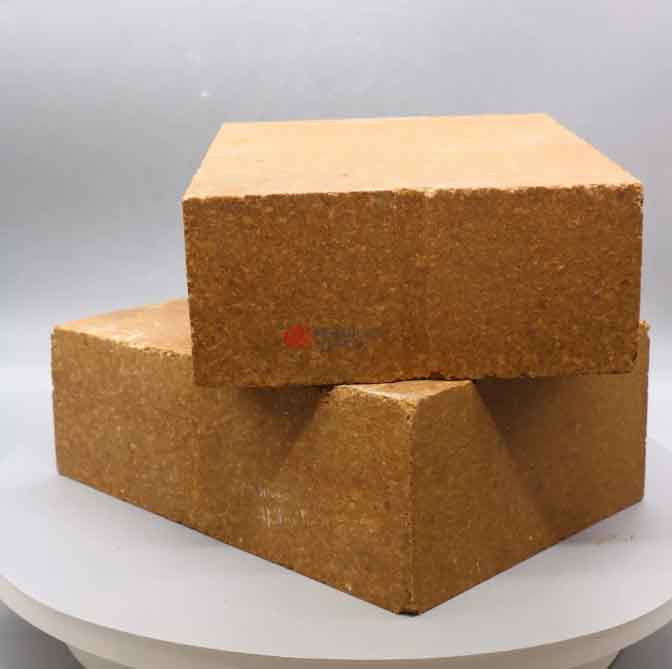

一、转炉炼钢用耐火材料

转炉炉内温度超过1600℃，并承受钢水冲刷和熔渣侵蚀，因此材料需满足以下条件：

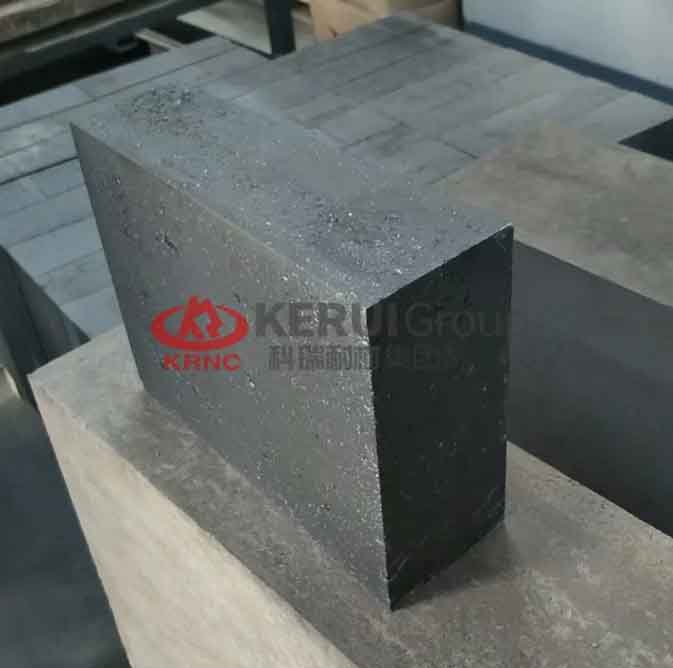

1.镁碳砖：主流炉衬材料
由镁砂（MgO≥90%）和石墨（含量10%-20%）制成，兼具抗碱性渣侵蚀能力和导热性。实际应用中，通过调整石墨比例可平衡抗侵蚀性与抗氧化性，延长炉衬寿命至5000炉以上。

2.维护技术
局部磨损区域（如渣线、耳轴）需采用补炉料修复，水基补炉料因快速烧结特性，可将修补时间缩短至30分钟以内。溅渣护炉技术则通过炉渣喷涂形成保护层，降低耐火材料消耗。

二、电弧炉用耐火材料

电弧炉的炉顶、炉壁需耐受电弧辐射（温度波动达1500℃以上）和熔渣侵蚀：

1.炉顶材料
镁铝尖晶石砖（MgO-Al?O?）因热膨胀系数低，抗热震性优于普通镁砖，适用于温度骤变区域。预制件则用于高损耗的电极三角区，安装便捷且寿命可达200炉。

2.炉壁材料
镁碳砖（MgO-C）为主流选择，石墨含量控制在12%-18%以平衡抗氧化性和抗侵蚀性。局部修补采用喷涂料（镁砂+树脂结合剂），可实现不停炉操作。

三、出钢口用耐火材料

出钢口需承受钢水高速冲刷（流速达5-8m/s），技术要求包括：

1.镁碳质出钢口砖
高密度（≥2.95g/cm?）设计减少钢水渗透，配合抗氧化剂（如金属铝粉）延长使用寿命至150炉。

2.滑动水口系统
滑板砖与上水口均采用镁碳材质，通过液压机构精准控制钢流量，误差可控制在±2吨/炉。

四、感应炉用耐火材料

感应炉的耐火材料需适应高频电磁场环境，主要分为两类：

1.中性炉衬
石英砂（SiO?≥99%）打结炉衬适用于熔炼温度≤1600℃的铸铁，成本低但寿命仅50-80炉。刚玉质浇注料（Al?O?≥90%）用于不锈钢熔炼，耐温达1800℃以上，寿命可达200炉。

2.碱性炉衬
镁砂质材料（MgO≥95%）用于高锰钢、镍基合金冶炼，可抵抗碱性炉渣侵蚀，但需严格控制烧结工艺以避免裂纹。

炼钢系统各环节的耐火材料选择需综合考虑温度、侵蚀介质、机械应力等实际工况。从转炉镁碳砖到感应炉刚玉浇注料，材料技术的进步始终围绕提升寿命、降低维护成本展开。掌握这些技术要点，可为钢铁生产的高效稳定运行提供基础保障。
